تشغيل الرافعة

1. مقدمة المنتج:

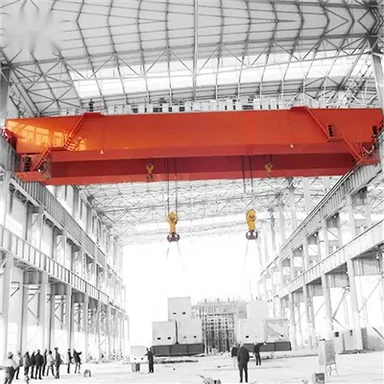

الرافعة المتحركة QDX هي رافعة ثقيلة جدًا، تستخدم عادة من قبل الشركات المصنعة الكبرى ومستودعات الصلب. إنها مكونة من إطار جسر من النوع الصندوقي، وعربة الرفع، وآلية سير الرافعة، والنظام الكهربائي. تعتبر الرافعة الجارية QDX خيارًا ممتازًا حيث تتطلب السرعات العالية والخدمة الثقيلة. نظرًا لأن آلات الرفع المستخدمة على نطاق واسع حاليًا مناسبة بشكل خاص للعمل في المستودعات وساحة الشحن والأقسام الأخرى، فإنه يُحظر استخدام المعدات في بيئة قابلة للاحتراق أو الانفجار أو التآكل.



2. المعلمات:

رفع الوزن (ر)		10		16/3.2			20/5		32/5		50/10			74/20		حسب الطلب
تمتد (م)		حسب الطلب
الأعلى. ارتفاع الرفع (م)	هوك الرئيسي	حسب الطلب
	هوك مساعد
السرعة (م/دقيقة)	رئيسي	15.5		10.4			10.7		9.8		7.8			7.8		حسب الطلب
	مساعد						14.6		15.5		15.5			10.4		حسب الطلب
	عربة السفر	37.2		43.8			44.6		44.6		42.4			39.3		حسب الطلب
	سفر الرافعة	92.7	93.7	92.7	93.7	86.5	76	89	76	89	89	75.3	75.3	75	76.6	حسب الطلب
الطبقة العاملة		A5-A8
التيار الكهربائي		حسب الطلب

3. المكون:



تتكون الرافعة العاملة QDX بشكل أساسي من إطار الجسر، والعربة، وآلية الرفع، والأجزاء وغرفة العمليات، وما إلى ذلك. بالمقارنة مع الرافعة العلوية التقليدية، فإن المسافة المحددة من الخطاف إلى الجدار صغيرة والإرتفاع منخفض.



يعتمد الشعاع الرئيسي التصميم الأمثل للآلية الشاملة، والهيكل مدمج ومعقول، وكله خفيف. العارضة الرئيسية ملحومة بألواح فولاذية، والهيكل الرئيسي عبارة عن عارضة صندوقية وهيكل عارضة فولاذية على شكل H.



يتم لحام الحزم النهائية من الأنابيب الفولاذية أو الألواح الفولاذية. من أجل تحسين دقة الأبعاد، تقليل الخطأ والوصول إلى المستوى المطلوب، هناك حواف مزدوجة على كل شعاع طرفي، والتي تكون محمية بواسطة أجهزة السلامة مثل المخازن المؤقتة. في اتجاه الشعاع الرئيسي، توجد منصة صيانة على جانب محرك العربة، وهي مناسبة للصيانة والمشي. يتم توصيل أجزاء الربط من العارضة الرئيسية والعارضة النهائية بواسطة مسامير بأعلى قوة، وبالتالي ضمان أعلى دقة وتشغيل سلس للرافعة العاملة QDX الأوروبية.



4. المنتجسمات



(1) خفيفة الوزن الذاتي

يجمع برنامج التصميم الذي طورته الشركة مع التعديل ثلاثي الأبعاد وتحليل العناصر المحدودة، ويطبق الهيكل المعقول على آلية الرفع، والبناء الفولاذي والملحقات، جنبًا إلى جنب مع الاستخدام الواسع للمواد عالية القوة، فهو يزيد من سعة الحمولة، ويقلل الوزن الذاتي ولها وزن وضغط عجلة أقل من الرافعة التقليدية.



(2) استخدام مساحة صغيرة

المسافة المحددة من الخطاف إلى جوانب القارب قصيرة ولكنها تحتوي على ترتيب عمل كبير. مع ارتفاع منخفض فوق السكة، فإنه يستفيد بالكامل من مساحة بناء المصنع،



(3) انخفاض تكلفة التشغيل والصيانة

كما هو الحال مع ضغط العجلة المنخفض والأبعاد الصغيرة، فإنه يقلل من استثمار البناء السابق بما في ذلك بناء المصنع، ويقلل أيضًا من نفقات الإضاءة والتدفئة. كما أن الأداء والمتانة اللذين يمكن الاعتماد عليهما يقللان من الرسوم الإضافية لاستخدام المنتج في مرحلة لاحقة. المكونات المختارة ذات الجودة العالية والأداء المسبق تقلل من تكاليف الصيانة والإصلاح. يتم تقليل إجمالي استهلاك الطاقة، مما يحقق توفير في التكلفة.



(4) الأداء العالي

استخدم تقنية التردد المتغير، حيث يتم التشغيل بحمل ثقيل عند حمل منخفض وحمل خفيف عند سرعة عالية. تتراوح السرعة القابلة للتعديل في 1:10، مما يضمن تشغيل الرافعة QDX بثبات وتقليل التأثير على بناء المصنع. مزيج من التكنولوجيا المقاومة للتأرجح يحقق موضعًا عالي الدقة لرفع العناصر.



5. البيئة القابلة للتطبيق:

الرافعات العاملة من النوع الأوروبي QDX مناسبة لعمليات النقل والتجميع والإصلاح والتحميل والتفريغ في ورش التصنيع وورش العمل المساعدة لمصانع المعادن والمستودعات وساحات التخزين ومحطات الطاقة وما إلى ذلك؛ يمكنها أيضًا استبدال الرافعات العلوية العادية ذات العارضة المزدوجة لورش الإنتاج في صناعة المنسوجات الخفيفة وصناعة الأغذية. في حالة تلبية نفس المتطلبات، يمكن تقليل ارتفاع الورشة، ويمكن تقليل حجم قسم العارضة الحاملة للسكك الحديدية، ويمكن تقليل قدرة تحمل الطنف وأساس الخوازيق، كما يمكن تقليل متطلبات يمكن تقليل السكك الحديدية وخط شريحة إمداد الطاقة.



6. النقل:

طريقة الشحن: عن طريق البحر، الجو، البري، والسريع مثل DHL، TNT، UPS، FEDEX. سنختار طريقة الشحن المناسبة وفقًا لمتطلباتك.

7. لماذا تختارنا؟

ورشة الإنتاج والمعدات الحديثة.



التركيز على تخصيص الرافعة.



فريق التركيب والتدريب المحترف في الخارج.



تدابير الاختبار المتقدمة
