رافعة جسرية

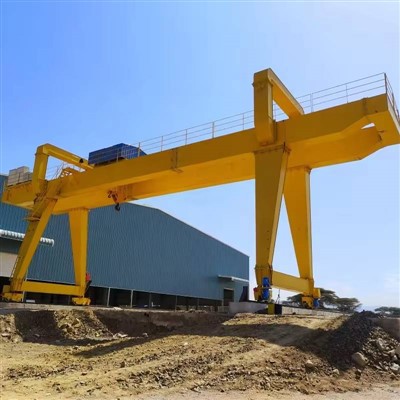

الرافعات الجسريةتستخدم بشكل عام لمناولة البضائع الخارجية والعمليات الأخرى. يشبه هيكلها المعدني إطارًا على شكل باب-، مع دعم العارضة الرئيسية بساقين يمكنها الانتقال مباشرة على المسارات الأرضية. يمكن أن تحتوي نهايات الحزمة الرئيسية على عوارض ناتئة تمتد إلى الخارج. تتميز الرافعات الجسرية بالاستخدام العالي للموقع، ونطاق العمل الكبير، والقدرة على التكيف الواسعة، والتنوع القوي، وتستخدم على نطاق واسع في المستودعات والمصانع والموانئ والأرصفة وغيرها من الأماكن لرفع ونقل البضائع.

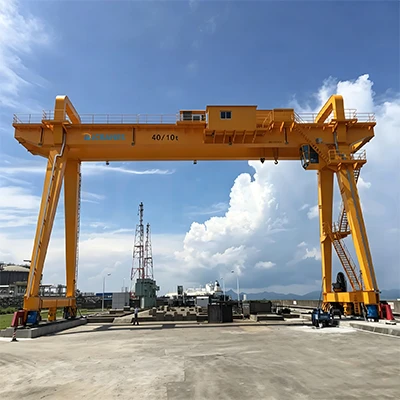

غرض	رافعة جسرية بعارضة واحدة	رافعة جسرية مزدوجة العارضة	رافعة نصف جسرية
فترة	13-30 m	18-35 m	10-20 m
ارتفاع الرفع	9m	10 m	6 m
سرعة الرفع	7 م/دقيقة	8.5 م/دقيقة	7 م/دقيقة
سرعة العربة	20 م/دقيقة	43.8 م/دقيقة	20 م/دقيقة
سرعة الرافعة	20 م/دقيقة	37.7-40.1 م/دقيقة	20 م/دقيقة
محرك الرفع	13 كيلو واط	17 كيلو واط	13 كيلو واط
محرك العربة	0.8 كيلو واط	2.5 كيلو واط	0.8 كيلو واط
الوزن الإجمالي	16100-30100 كجم	52600-89000 كجم	6600-10650 كجم
أقصى حمولة للعجلة	102-149 كيلو نيوتن	225-310 كيلو نيوتن	78-103 كيلو نيوتن
مسار	P38, P43	P43	P38
أعلى السكك الحديدية إلى الأعلى الرئيسي	11350-12250 H	14580-16590 H	720-970 H
قاعدة العجلات	6500-7500 W	8000-9500 W	2000-5200 W
ربط الحد الأيسر	1300 S1	5000-7500 S1	1293 S1
ربط الحد الصحيح	1900 S2	6500-9000 S2	1893 S2
