ما هي أنواع الرافعات؟

ما هي أنواع الرافعات؟


آلات الرفع هي جهاز ميكانيكي يستخدم لعمليات مناولة المواد. تقوم آلة الرفع برفع المادة من خلال الحركة المشتركة لآلية العمل ، وتحريكها ضمن نطاق معين من المساحة ، ثم تضع المادة في الموضع المحدد حسب الحاجة ، وتعود إلى الموضع الأصلي بدون تحميل ، وتكون جاهزة للعمل مرة أخرى ، وبذلك يتم استكمال دورة العمل الخاصة بمناولة المواد. عملية المناولة لآلة الرفع هي عملية دورية متقطعة. تستخدم على نطاق واسع في النقل والتحميل والتفريغ والتخزين وأماكن العمل الأخرى.


تتطلب المؤسسات الصناعية الحديثة أنواعًا مختلفة من آلات الرفع والنقل لتلبية احتياجات الميكنة اللوجستية للمؤسسات ، ويجب عليها استخدام وزيادة قدرة استخدام المعدات بشكل فعال لتحقيق التأثير الأكثر اقتصادا.


في الإنتاج الحديث ، لا تلعب الرافعات دورًا مهمًا فقط في مجال نقل المواد ، ولكن أيضًا بعض الرافعات تشارك بشكل مباشر في عملية الإنتاج وتصبح المكون الرئيسي لمعدات العملية ، مما يحسن بشكل كبير من كفاءة العمل ويقلل من كثافة اليد العاملة.


دخلت معدات الرفع أيضًا مجالات عمل الناس ومعيشتهم ، مثل المصاعد في الأماكن العامة ، وآلات التسلية على نطاق واسع في أماكن الترفيه ، وما إلى ذلك ، مما يحسن حياة الناس ونوعية المعيشة.


يمكن تقسيم آلات الرفع إلى معدات رفع خفيفة وصغيرة ومصاعد ورافعات وفقًا لأنواع هيكلها.


1. معدات الرفع الخفيفة والصغيرة


تحتوي معدات الرفع الخفيفة والصغيرة بشكل عام على آلية رفع واحدة فقط ، والأشياء الشائعة هي الرافعات والرافعات الكهربائية أو الرافعات المتسلسلة والرافعات والمشابك. تم تجهيز بعض الرافعات الكهربائية بآلية تشغيل يمكنها التحرك على طول مسار واحد.


2. رفع


المصاعد المشتركة تشمل المصاعد العمودية والمصاعد. على الرغم من أن لديها آلية رفع واحدة فقط ، إلا أنها مصنفة كفئة منفصلة لأنها مزودة بأجهزة أمان كاملة وأجهزة مساعدة أخرى ، وتعقيدها لا مثيل له بمعدات الرفع الخفيفة والصغيرة.


3. رافعة


تشير الرافعة إلى جهاز الرفع الذي يحتوي على آليات متحركة أخرى إلى جانب آلية الرفع. وفقًا للأشكال المختلفة للحركة الأفقية ، يتم تقسيمها إلى فئتين: رافعة من نوع الجسر ورافعة من نوع الجيب. بالإضافة إلى ذلك ، هناك رافعات ذات أنواع جسر وجسور مدمجة ، على سبيل المثال ، رافعات ذات أذرع قابلة للدوران عند جسور التحميل والتفريغ ، وعربات قابلة للدوران على الرافعات الجسرية المعدنية.


1) رافعة نوع الجسر.وتتمثل خصائصه في أن الهيكل على شكل جسر يستخدم كعضو محمل رئيسي ، ويتم تعليق جهاز الالتقاط على عربة الرفع التي يمكن أن تعمل على طول العارضة الرئيسية. تُكمل الرافعة من نوع الجسر عملية مناولة المواد في الفضاء المستطيل ثلاثي الأبعاد من خلال حركة الرفع لآلية الرفع ، والحركة الأفقية لآلية تشغيل العربة وآلية تشغيل العربة ، والحركة المشتركة لآليات العمل الثلاثة هذه. يستخدم هذا النوع من الرافعات في ورش العمل والمستودعات وساحات التخزين المفتوحة وما إلى ذلك. يمكن أيضًا تقسيم الرافعات من نوع الجسر إلى رافعات جسرية ورافعات جسرية ورافعات كبلية وفقًا للأنواع الهيكلية المختلفة.

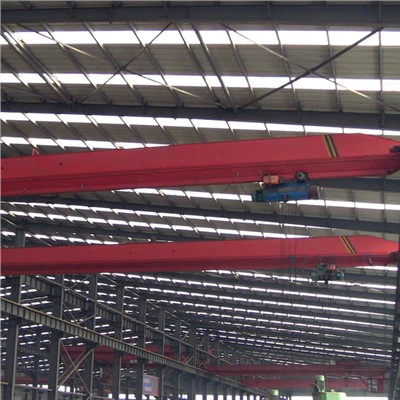

① رافعة علوية.يتم استخدامه على نطاق واسع مع العارضة الرئيسية المفردة أو الرافعة الجسرية ذات العارضة المزدوجة ، وتشكل العوارض الرئيسية والعوارض الطرفية إطار الجسر ، وتعمل الرافعة بأكملها مباشرة على مسار الهيكل المرتفع للمبنى. أبسطها هو الرافعة الشعاعية ، والتي تستخدم رافعة كهربائية للتشغيل على شعاع I أو شعاع آخر بسيط.


② رافعة جسرية، والمعروفة أيضًا باسم الرافعة الجسرية ذات الأرجل. العارضة الرئيسية مدعومة بساقين صلبتين أو أرجل مرنة صلبة على المسار الأرضي لتشكيل جسر يمكن أن يمتد على مسار السكة الحديد أو ساحة الشحن ، ويمكن أن يتوسع الجزء الكابولي من العارضة الرئيسية التي تمتد إلى الخارج من الأرجل منطقة العمل. يتم تصنيع الرافعات الجسرية أحيانًا كرافعات نصف جسرية أحادية الساق. جسر التحميل والتفريغ عبارة عن رافعة جسرية تستخدم خصيصًا لعمليات التحميل والتفريغ. تقوم محطة الإمداد والميناء والإدارات الأخرى بتكديس المواد السائبة. تتميز بسرعة تشغيل عالية للعربة ، وامتداد كبير (بشكل عام 60-90 متر أو أكثر) ، وإنتاجية عالية (تصل إلى 500 ~ 1000 طن / ساعة أو أعلى). الرافعة الجسرية للحاويات هي نموذج تم تطويره في الثمانينيات. إنها رافعة جسرية تستخدم خصيصًا لتكديس الحاويات وعمليات التحميل والتفريغ ، مثل الرافعة القنطرية لتفريغ الحاويات على السفن.


③ حبل الرافعة. إنها مناسبة لساحات الشحن أو الخزانات أو مواقع البناء ذات الامتدادات الكبيرة والتضاريس المعقدة. نظرًا للامتداد الكبير ، حلت الكابلات المثبتة في الجزء العلوي من الأبراج محل عوارض الجسر. يتم سحب جهاز الالتقاط المعلق على عربة الرفع بواسطة كابل الجر بسرعة عالية ، ويتم تشغيله ذهابًا وإيابًا على طول كابل التحميل. يقع البرجان على التوالي على جانبي المسار بعيدًا عن بعضهما البعض ، ويمكنهما الجري بسرعة منخفضة.


2) رافعات نوع الجيب.يحتوي هيكلها على إطار ذراع ناتئ وقابل للتدوير كعضو رئيسي يحمل القوة. بالإضافة إلى آلية الرفع ، توجد عادة آليات دوارة وآليات تغيير السماعات. من خلال آلية الرفع ، آلية تغيير الأسلاك ، آلية الدوران وآلية التشغيل ، إلخ. يمكن للحركة المشتركة للآليات الأربع أن تحقق عمليات التحميل والتفريغ في مساحات دائرية أو مستطيلة. يمكن تركيب الرافعات الجيب على المركبات أو غيرها من وسائل النقل ، وتشكل مجموعة متنوعة من الرافعات الجيب العاملة المشتركة ، مثل الرافعات المدخلية ، والرافعات البرجية ، ورافعات السكك الحديدية ، والرافعات المتنقلة.
