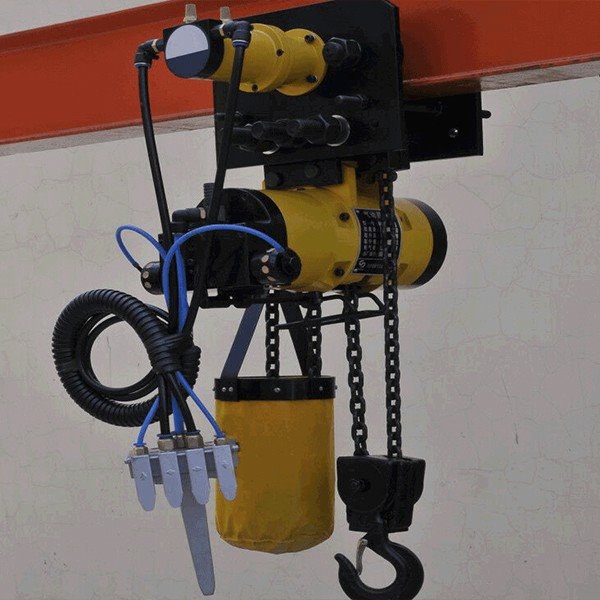

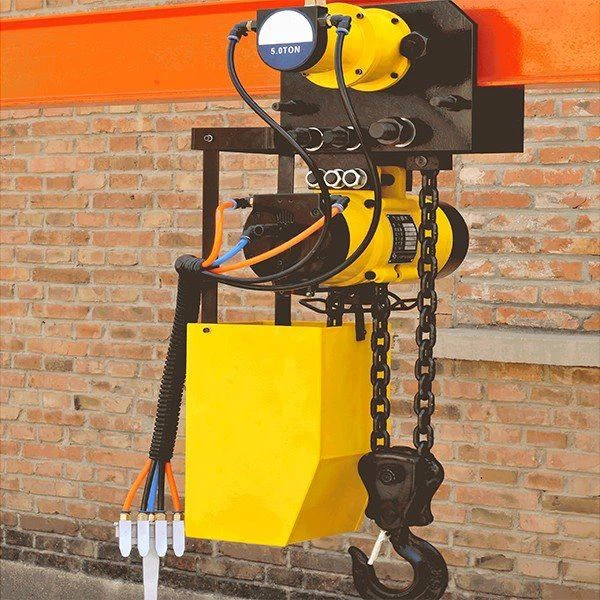

3 طن عربة نوع هوائي سلسلة الرافعة الهوائية
رافعة سلسلة هوائية 3 طن من نوع العربة الهوائية هي منتج مطور للرافعة الكهربائية. لقد تم استخدامه على نطاق واسع في جميع مناحي الحياة. يتراوح نطاق الحمولة من 250 كجم إلى 30 طنًا حسب الطراز.
- إيمان سريع
- تاكيد الجودة
- خدمة عملاء 24/7
مقدمة المنتج
1. مقدمة المنتج:
رافعة سلسلة هوائية 3 طن من نوع العربة الهوائية هي منتج مطور للرافعة الكهربائية. لقد تم استخدامه على نطاق واسع في جميع مناحي الحياة. يتراوح نطاق الحمولة من 250 كجم إلى 30 طنًا حسب الطراز.
لا يمكن تشغيل الرافعة الهوائية الهوائية من نوع العربة 3 طن إلا من خلال توفير ضغط معين للهواء المضغوط ، مما يحقق استهلاكًا منخفضًا للطاقة وكفاءة عالية.
كما أن لها وظيفة الحماية من قطع الغاز ، والتي تضمن عدم سقوط أو سقوط قطعة العمل في حالة انقطاع الغاز المفاجئ.
منذ فترة طويلة تستخدم على نطاق واسع في البلدان الصناعية. مبدأ عملها هو تحويل طاقة الضغط للهواء المضغوط إلى طاقة ميكانيكية لتحقيق الغرض من رفع البضائع. لها مزايا لا تضاهى للرافعات الكهربائية.
2. المعلمات:
يكتب | QDH 0. 1D | QDH 0. 2S | QDH 0. 25D | QDH 0. 5S | QDH 0. 5D | QDH 1. 0 S. | QDH 1. 0 د | QDH 2. 0 S. | 2.5 د | QDH 3. 0 S. | QDH 3. 0 د | QDH 5. 0 S. | QDH 6. 0 S. |
السعة (T) | 0.1 | 0.2 | 0.25 | 0.5 | 0.5 | 1.0 | 1.0 | 2.0 | 2.5 | 3.0 | 3.0 | 5.0 | 6.0 |
ارتفاع الرفع (م) | 0~20 | ||||||||||||
أقصى سرعة رفع （م / دقيقة） | 9 | 4 | 10 | 5 | 9 | 5 | 5 | 2.5 | 2 | 2 | 2 | 1 | 1 |
أقصى سرعة نزول （م / دقيقة） | 12 | 10 | 14 | 7 | 15 | 8 | 8 | 4 | 4 | 4 | 3 | 1.5 | 1.3 |
ضغط الرياح （Mpa） | 0.6 | ||||||||||||
الحد الأقصى لاستهلاك الهواء (م 3 / دقيقة) | 0.8 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.8 | 1.8 | 1.6 | 2.5 | 2.5 |
الوزن المرجعي (كلغ) | 5 | 17 | 17 | 21 | 21 | 24 | 30 | 36 | 50 | 36 | 35 | 55 | 55 |
يكتب | QDH 5. 0 د | QDH 6. 0 د | QDH 10. 0-4 د | QDH 1 0. 0S | QDH 12. 0 S. | QDH 1 0. 0D | QDH 12.5D | QDH 16. 0-3 د | QDH 2 0. 0S | QDH 25. 0-4 د | QDH 25. 0 S. | QDH 32. 0-3 د | QDH 50. 0-4 د |
السعة (T) | 5.0 | 6.0 | 10.0 | 10.0 | 12.5 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 25.0 | 32.0 | 50.0 |
ارتفاع الرفع (م) | 0~20 | ||||||||||||
أقصى سرعة رفع （م / دقيقة） | 1.6 | 1.4 | 0.35 | 0.8 | 0.7 | 1.2 | 1.0 | 0.5 | 0.6 | 0.35 | 0.5 | 0.4 | 0.25 |
أقصى سرعة نزول （م / دقيقة） | 2.5 | 2.7 | 0.8 | 1.25 | 1.35 | 2.1 | 2.0 | 1.0 | 1.2 | 0.7 | 1.0 | 0.9 | 0.5 |
ضغط الرياح （Mpa） | 0.6 | ||||||||||||
الحد الأقصى لاستهلاك الهواء (م 3 / دقيقة) | 3.4 | 3.4 | 2.9 | 3.4 | 3.4 | 4.7 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 |
الوزن المرجعي (كلغ) | 90 | 110 | 140 | 150 | 150 | 160 | 160 | 180 | 190 | 240 | 240 | 280 | 350 |
3. نظام توزيع الغاز
تشتمل آلية الرفع على محرك هوائي ، ومخفض كوكبي ، وتجميع معلق ، وفرامل ، وسلسلة رفع ، وتجميع خطاف ، وصمام تحكم رئيسي. تتحكم آلية الرفع في صمام التحكم الرئيسي لتحقيق رفع وخفض جسم الرفع الثقيل ، وتحقيق فرملة الرفع والخفض عن طريق فتح وإغلاق الفرامل.
يضمن الرافعة الهوائية الهوائية من نوع العربة 3 طن سلامة عملية الرفع. يمكن استخدام آلية الرفع الكاملة للرافعة الهوائية بشكل ثابت أو تحريكها أسفل آلية الحركة.
تعتمد آلية السفر ذات الرافعة الهوائية الهوائية من نوع العربة 3 أطنان على عربة نقل هوائية ، والتي تتكون من عجلات نشطة وعجلات سلبية وألواح جدارية. يتحكم صمام التحكم الرئيسي في المحرك الهوائي والمخفض الكوكبي يدفع العجلات النشطة للسفر لتحقيق الحركة الأفقية لوزن الرفع.
يستخدم نظام توزيع الغاز الهواء المضغوط كمصدر للطاقة للتحكم في رفع وتشغيل الرافعة الهوائية. يزيل مشاكل المستخدم النهائي الناتجة عن الرفع أو السقوط.
4. بيئة قابلة للتطبيق:
تستخدم الرافعات الهوائية من نوع العربة 3 طن على نطاق واسع في المصانع الكيماوية ، والمنسوجات ، والرش ، والخدمات اللوجستية للشحن ، والموانئ ، والتعدين ، والتعدين وغيرها من أماكن العمل القابلة للاشتعال ، والمتفجرة ، ودرجة الحرارة المرتفعة ، والدخان والغبار العالي ، والتآكل القوي.
تتميز بخصائص التردد العالي والسرعة المتغيرة بلا حدود ، وهي مفضلة من قبل مؤسسات المعالجة والتصنيع والمؤسسات اللوجستية مثل العربات والجرارات الكبيرة والمحركات الكهربائية والثلاجات المنزلية وما إلى ذلك مع حجم إنتاج كبير وعمل مستمر قوي.
خاصة في بعض الإنتاج الصناعي: النفط الخام والمصانع الكيماوية والعربات والتعدين وغيرها من الأماكن القابلة للاشتعال والانفجار ، يجب أن تكون الرافعة الهوائية إلزامية.
5. مواصفات التشغيل الآمن:
(1) قم بتحسين الحمل بشكل صارم أكبر من قدرة المنتج على التحسين.
(2) عند رفع الأشياء الثقيلة ، يُمنع منعًا باتًا الوقوف تحت أشياء الرفع.
(3) استخدم بدقة سلسلة التحميل كسلسلة معلقة.
(4) إذا كانت الرافعة ملتوية أو ملتوية أو تالفة ، فيحظر استخدام الرافعة الهوائية.
(5) لا يجوز تعليق الأشياء بالحمل لفترة طويلة.
(6) لا يُسمح بتأريض سلسلة التحميل باللحام ، ولا يُسمح باللحام على الرافعة الهوائية أو سلسلة التعليق.
(7) لا يجوز استخدام السدادة العلوية والسفلية لفرملة الرافعة الهوائية.
(8) لا يُسمح بالسحب الجانبي أو السحب الجانبي.
(9) يحظر إدخال البراغي أو التوصيل بطرق أخرى بين الرافعات.
(10) تحقق من تآكل أو تلف الرافعة الهوائية والفرامل أو جهاز الحد قبل كل نوبة.
(11) قم بفحص الرافعة الهوائية بشكل دوري وشامل واستبدال الأجزاء التالفة أو التالفة.
(12) قم بتزييت المعدات وصيانتها كما هو مطلوب.
(13) تأكد من أن مصدر الهواء مغلق أثناء صيانة الرافعة الهوائية.
(14) يجب تدريب مستخدمي رافعة سلسلة الهواء الهوائية من نوع العربة 3 طن على السلامة والاستخدام.
6. يرتدي أجزاء:
7. كيف تعمل؟
8. النقل:
